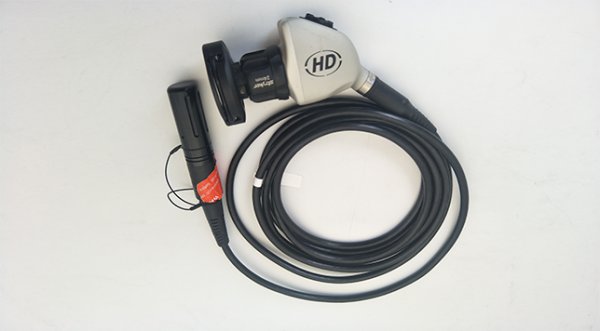

史赛克Stryker 1088i高清摄像头使用逐行扫描技术生成高质量的数字输出。凭借其1280 x 1024原始分辨率，它可在关键的内窥镜应用中为外科医生提供高清视觉输入。摄像头具有符合人体工程学的纹理表面，可确保抓握，从而实现安全和卓越的控制。十字形四键式键盘使外科医生可以快速访问和控制相机的不同功能和设置。键盘左侧的P按钮可控制最多两个远程视频配件捕获视频和静止图像。右侧的W按钮控制缩放循环和白平衡功能。缩放周期控制图像的放大倍数，而白平衡功能可以纠正不同光源之间的轻微色差。顶部和底部的另外两个按钮是向上和向下按钮，用于导航，并且可编程以执行其他功能。

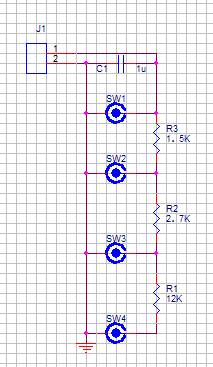

史赛克STRYKER 1088i HD摄像头的按键虽然只有一根同轴电缆线与主机连接，但却能实现很多功能，如：白平衡、图像的放大与缩小、亮度高中低的调节、PR1与PR2的切换等。其原理图如下图一所示。

图一

工作原理：按下按键时输出的电压值，经AD（模数）转换成数字信号后输送给单片机进行判断按键的状态——是哪一个按键按下，从而执行相应的指令，达到预定目的。C1吸收按键按下瞬间产生的尖峰，防止干扰；R1、R2、R3主要起分压作用。按下SW1，输出V1电压给主机，进行PR1与PR2的转换；按下SW2，输出V2电压给主机，进行图像缩小或亮度调低；按下SW3，输出V3电压给主机，进行白平衡校准；按下SW4，输出V3电压给主机，进行图像放大或亮度调高。

故障1：刚开机时各按键功能正常，十分钟左右，白平行、图像放大缩小循环出现，换上另一块按键板和主机，故障也一样。

分析与维修：从故障现状来分析，按键输给主机的电压在动态变化才会出现这种情况，主机与按键盘板都更换过，问题在这根同轴电缆线上。用万用表检测这同轴电缆相互间没有出现短路现象，再仔细看这根电缆线中间还有一块连接板，打开连接板，看到比较脏，有很多松香在上画。原来松香在一定的湿度和温度下会出现电阻现象，刚开机时由于温度低，松香的阻抗很大，各按键功能正常，随着开机时间加长温度逐渐升高而使松香的阻抗逐渐降低，产生不同的电压值而出现不同的白平行、图像放大缩小等现象。用酒精把松香擦洗干净，再试机，故障消除。

总结：在平时维修过程中要注意细节，保持板卡的清洁干净，特别是焊过的地方一定要把松香之类的东西清除干净。

附录:1088操作使用指南（简版）

1、将每个组件插入电源板。如果你把组件放在史崔克电视塔上，请确保视频推车上的电源也已打开。（注：如果视频车插在墙上，电源开关不亮，底部的隔离变压器电视塔在运输过程中可能被关闭了。开关位置见右图）

2、找到stryker 1088高清摄像机盒背面的数码输出部分。抓住你的高清数字视频接口电缆，把它拧进“DVI输出1”端口。将刚拧入的电缆的另一端放入stryker sdc上的“dvi-in”端口。

超图像管理系统。（注意：这是从您的史崔克相机控制台发出的HO信号，使您能够捕获和录制HO视频）取下第二根高清DVI电缆，将其放入史崔克SDC图像管理系统的“DVI输出”端口。曾经的你将电缆拧紧，取下另一端插入史崔克显示器背面的“DVI输入”端口。（注意：在继续执行步骤4之前，请确保所有Ovi电缆都已拧紧）

3、步骤1和2：对装运中包含的S-video电缆重复步骤2和3。注意：如果在操作过程中发生任何事情，此信号将是您的备用信号）

4、找到stryker 1088高清摄像机控制台背面的远程1和2输出。住手！首先，插上远程电缆连接到stryker 1088高清摄像机控制台背面的远程1。把同一根遥控电缆放进遥控器1

在史崔克SDC高清图像管理系统的背面输入。对第二根远程电缆重复这些步骤，确保其已插入。安全地输入到stryker 1088高清摄像机控制台和stryker SDC图像管理系统上的远程2个输入端。（注：这些电缆使外科医生能够直接从史崔克1088HO摄像机头上拍摄照片和录制视频。如果您遇到问题

5、从摄像头拍摄图像或视频，确保两条远程电缆都已插入远程1至1和远程2至2）
